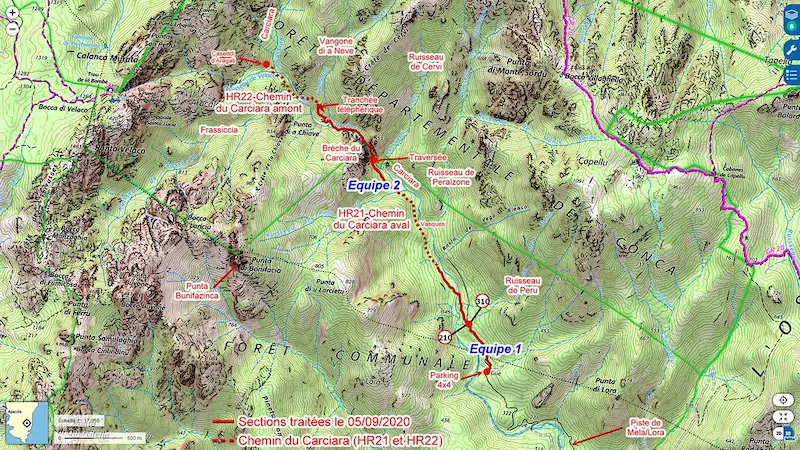

La lecture d’une carte IGN peut sembler complexe pour les non-initiés, mais avec un peu de pratique et de compréhension des éléments clés, cela devient rapidement un jeu d’enfant. Que vous soyez un randonneur amateur ou un passionné de cartographie, voici un guide complet pour vous aider à maîtriser l’art de lire une carte IGN.
Comprendre l’échelle d’une carte IGN
L’échelle d’une carte est un élément fondamental qui permet de comprendre les distances représentées. Par exemple, une carte à l’échelle 1:25 000 signifie que 1 cm sur la carte représente 250 mètres dans la réalité. Pour calculer des distances sur la base de l’échelle, il suffit de mesurer la distance sur la carte et de multiplier par le facteur d’échelle.
Ce qu’il faut retenir: Échelle = distance carte/distance réelle = 1/N
On va donc multiplier par N la longueur mesurée sur la carte afin d’obtenir la longue réelle à parcourir.
| Échelle | Distance sur la carte | Distance réelle |
|---|---|---|
| 1:25 000 | 1 cm | 250 m |
| 1:50 000 | 1 cm | 500 m |
| 1:100 000 | 1 cm | 1 km |
| 1:250 000 | 1 cm | 2.5 km |
| 1:1 000 000 | 1 cm | 10 km |
En conclusion, au plus vous aurez une grande échelle, au plus vous serez précis.
Gérer l’orientation de sa carte
Pour bien utiliser une carte, il est essentiel de l’orienter correctement. La plupart des cartes IGN sont orientées vers le nord géographique.
Trouver le nord
- Utilisation d’une boussole :
- Placez la boussole sur la carte.
- Faites tourner la carte jusqu’à ce que l’aiguille de la boussole pointe vers le nord.
- Trois types de nord :
- Nord géographique : Point fixe sur la Terre.
- Nord magnétique : Point vers lequel pointe l’aiguille de la boussole.
- Nord de projection : Utilisé pour les cartes planes.
Savoir lire les routes, pistes et sentiers
Les cartes IGN différencient plusieurs types de voies :
- Routes asphaltées : Représentées par des lignes continues noires ou rouges.
- Pistes carrossables : Lignes en pointillés ou tiretés.
- Sentiers : Lignes plus fines et souvent en pointillés.
Itinéraires balisés
- GR (Grande Randonnée) : Itinéraires longue distance, souvent balisés en rouge et blanc.
- PR (Petite Randonnée) : Itinéraires locaux, balisés en jaune.
Savoir interpréter le relief et les courbes de niveau
Les courbes de niveau sur une carte IGN permettent de visualiser le relief du terrain. Chaque courbe indique une altitude constante.
Lire les courbes de niveau
- Courbes fines : Indiquent des altitudes intermédiaires.
- Courbes épaisses : Généralement tous les 100 mètres d’altitude.
L’espacement des courbes indique la pente :
- Courbes rapprochées : Forte pente.
- Courbes espacées : Pente douce.
Détermination des pentes
Pour déterminer le haut et le bas d’une pente, observez les courbes de niveau :
- Montée : Les courbes se rapprochent en montant.
- Descente : Les courbes s’éloignent en descendant.
Comprendre les autres éléments présents sur votre carte
Les points géodésiques sont des repères fixes d’altitude. Ils sont souvent marqués par un petit triangle sur la carte. L’utilisation des ombrés permet de mieux visualiser les reliefs. Les zones ombrées indiquent des secteurs de relief prononcé.
L’hydrographie
Les éléments hydrographiques comprennent les rivières, lacs, et glaciers. Ils sont représentés par différentes tonalités de bleu.
- Rivières : Lignes bleues continues.
- Lacs : Zones bleues fermées.
- Glaciers : Représentés par des courbes de niveau spécifiques et souvent annotés.
La végétation
Les zones de végétation sont indiquées par des couleurs et des symboles spécifiques :
- Forêts : Zones vert foncé.
- Broussailles : Zones vert clair ou hachures.
Utilisation des symboles
- Maisons : Petits carrés ou rectangles noirs.
- Parkings : Symboles P.
- Téléskis et chemins de fer : Lignes et symboles spécifiques.
La généralisation cartographique simplifie la représentation des éléments pour une meilleure lisibilité. Cela inclut les éléments administratifs comme les limites de communes et les cartouches de population.
En maîtrisant ces éléments, lire une carte IGN devient une compétence accessible à tous. Que ce soit pour une randonnée, une exploration ou simplement pour le plaisir de la cartographie, ces connaissances vous permettront de tirer le meilleur parti de vos cartes IGN.
