La lecture d’une carte IGN peut sembler complexe pour les non-initiés, mais avec un peu de pratique et de compréhension des éléments clés, cela devient rapidement un jeu d’enfant. Que vous soyez un randonneur amateur ou un passionné de cartographie, voici un guide complet pour vous aider à maîtriser l’art de lire une carte IGN.
Comprendre l’échelle d’une carte IGN
L’échelle d’une carte est un élément fondamental qui permet de comprendre les distances représentées. Par exemple, comme l’explique le guide de l’IGN, une carte à l’échelle 1:25 000 signifie que 1 cm sur la carte représente 250 mètres dans la réalité. Pour calculer des distances sur la base de l’échelle, il suffit de mesurer la distance sur la carte et de multiplier par le facteur d’échelle.
Exemple d’échelle (source: site IGN)
Ce qu’il faut retenir : Échelle = distance carte/distance réelle = 1/N
On va donc multiplier par N la longueur mesurée sur la carte afin d’obtenir la longue réelle à parcourir.
| Échelle | Distance sur la carte | Distance réelle |
|---|---|---|
| 1:25 000 | 1 cm | 250 m820 ft |
| 1:50 000 | 1 cm | 500 m1 640 ft |
| 1:100 000 | 1 cm | 1 km0,6 mi |
| 1:250 000 | 1 cm | 2,5 km1,6 mi |
| 1:1 000 000 | 1 cm | 10 km6,2 mi |
Tableau d’échelles de carte IGN
Exemple de représentation d’une commune sous différentes échelles (source: site IGN)
En conclusion, au plus vous aurez une grande échelle, au plus vous serez précis.
Gérer l’orientation de sa carte
Pour bien utiliser une carte, il est essentiel de l’orienter correctement. L’IGN le rappelle : « sur une carte IGN, le Nord correspond aux bords droit ou gauche de la carte ».
Trouver le nord

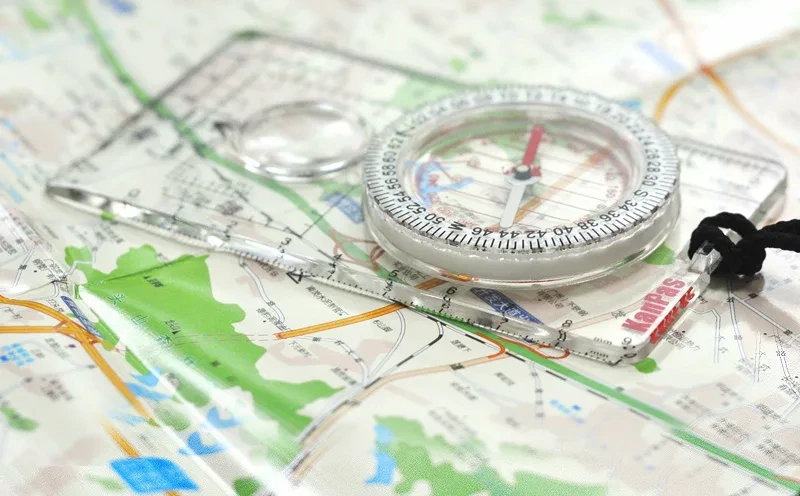

- Utilisation d’une boussole :
Placez la boussole sur la carte. 2. Faites tourner la carte jusqu’à aligner un méridien (ligne noire sur la carte) avec l’aiguille de la boussole.
- Placez la boussole sur la carte.
- Faites tourner la carte jusqu’à aligner un méridien (ligne noire sur la carte) avec l’aiguille de la boussole.
- Nord géographique : Point de convergence des méridiens.
- Nord magnétique : Point vers lequel pointe l’aiguille de la boussole.
- Nord de projection : Utilisé pour les cartes planes.
Savoir lire les routes, pistes et sentiers
Les cartes IGN différencient plusieurs types de voies :
- Routes, pistes et sentiers : en noir, avec un figuré différent selon le type de voie, détaillé dans la légende de votre carte.
- Itinéraires de randonnée : en rouge magenta, comme les autres informations touristiques.
Itinéraires balisés
- GR (Grande Randonnée) : Itinéraires longue distance, balisés en blanc et rouge d’après la charte de la FFRandonnée.
- PR (Petite Randonnée) : Itinéraires d’une journée au plus, balisés selon la charte officielle de la FFRandonnée.

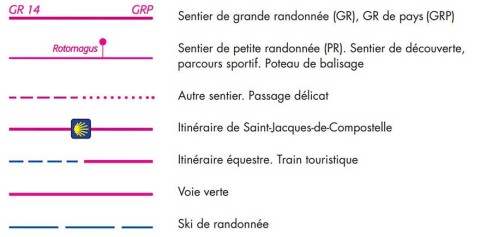

Exemples de légendes (source: site IGN)
Savoir interpréter le relief et les courbes de niveau
Les courbes de niveau sur une carte IGN permettent de visualiser le relief du terrain. Chaque courbe indique une altitude constante.
Lire les courbes de niveau
- Courbes fines : Indiquent des altitudes intermédiaires.
- Courbes épaisses : toutes les cinq courbes, une courbe « maîtresse » plus épaisse, généralement associée à une altitude exprimée par un nombre rond.
L’espacement des courbes indique la pente :
- Courbes rapprochées : Forte pente.
- Courbes espacées : Pente douce.

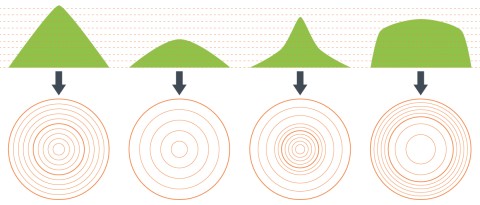

Exemples de courbes et de pentes (source: site IGN)
Détermination des pentes
Pour déterminer le haut et le bas d’une pente, observez les chiffres inscrits sur les courbes de niveau :
- Sens de la pente : ces chiffres sont orientés vers le sommet.
- Raideur : l’écart entre les courbes indique la raideur de la pente, pas son sens.
Vidéo explicative d’IGN sur les courbes de niveau
Comprendre les autres éléments présents sur votre carte
Les points cotés, inscrits en noir, indiquent l’altitude de points précis, comme les sommets ou les cols. L’estompage (les ombrés) permet de mieux visualiser les reliefs. Les zones ombrées indiquent des secteurs de relief prononcé.
L’hydrographie
Les éléments hydrographiques comprennent les rivières, lacs, et glaciers. Ils sont représentés par différentes tonalités de bleu.
- Rivières : Lignes bleues continues.
- Lacs : Zones bleues fermées.
- Glaciers : Représentés par des courbes de niveau bleues.

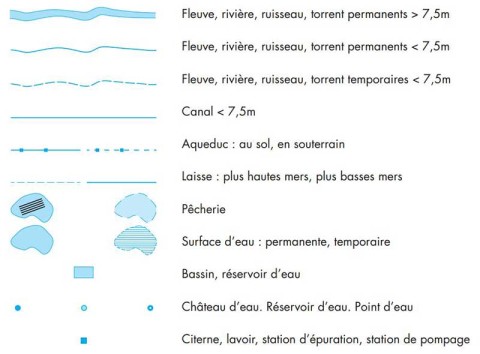

Exemples d’élements hydrographiques (source: site IGN)
La végétation
Les zones de végétation sont indiquées par des couleurs et des symboles spécifiques :
- Forêts : Zones en vert.
- Broussailles : Zones en vert également ; la légende de votre carte précise les figurés.
Utilisation des symboles
- Bâtiments : en noir (en marron sur la carte papier).
- Parkings, téléskis et chemins de fer : symboles détaillés dans la légende de votre carte.
La généralisation cartographique simplifie la représentation des éléments pour une meilleure lisibilité. Cela inclut les éléments administratifs comme les limites de communes et les cartouches de population.
